JIS G3101: 2004Góc thép cấu trúc ss540chứa 0 . 30% carbon và 1 . 60% mangan, trong số đó cải thiện đáng kể cường độ của nó . so với SS400 & SS490, SS540 có cường độ tăng cường độ cao hơn nhiều. Sức mạnh cao làm cho nó phổ biến cho các ứng dụng cần sức mạnh nhưng trọng lượng là một vấn đề.
SS540 Góc thép sắt có rất nhiều kích thước vì bảng bên dưới chứa các thông số kỹ thuật bespoke bằng nhau và không bằng nhau .} có sẵn theo thứ tự đặc biệt . bên cạnh đó, có ba loại xử lý bề mặt - màu đen, nhúng nóng và sơn cho bạn
Mô tả sản phẩm:
Mục: Thép góc SS540 .
Tiêu chuẩn: Jis g 3101-2004.
Công nghệ: HOT cuộn .
Kiểu: bằng nhau & không đồng đều .
Bề mặt: đen hoặc mạ kẽm .
Chiều dài: 6 m, 9 m, 12 m hoặc theo yêu cầu của bạn .
Góc bằng nhau:
Kích cỡ: 20 × 20 mm đến 200 × 200 mm .
Độ dày: 3 đến 20 mm .
Chiều dài: 6 m, 9 m, 12 m hoặc theo yêu cầu của bạn .
Góc không đều nhau:
Kích cỡ: 30 × 20 mm đến 250 × 90 mm .
Độ dày: 3 đến 10 mm .
Chiều dài: 6 m, 9 m, 12 m hoặc theo yêu cầu của bạn .
| Lớp thép | Phong cách | Carbon, tối đa, % | Mangan, tối đa, % | Phốt pho, tối đa, % | Lưu huỳnh, tối đa, % |
|---|---|---|---|---|---|
| SS540 | Hình dạng thép | 0.30 | 1.60 | 0.040 | 0.040 |
Ghi chú: Các phần tử hợp kim khác có thể có sẵn theo thứ tự đặc biệt .
| Lớp thép | Phong cách | Độ bền kéo, MPA | Điểm năng suất, tối thiểu, MPA | |
|---|---|---|---|---|
| Độ dày, mm | ||||
| Ít hơn hoặc bằng 16 | 16 - 40 | |||
| SS540 | Hình dạng thép | Lớn hơn hoặc bằng 540 | Lớn hơn hoặc bằng 400 | Lớn hơn hoặc bằng 390 |
| Mục | Chân 1 (mm) | Chân 2 (mm) | Độ dày (mm) | Trọng lượng (kg/m) | Mục | Chân 1 (mm) | Chân 2 (mm) | Độ dày (mm) | Trọng lượng (kg/m) |
|---|---|---|---|---|---|---|---|---|---|
| ESS540001 | 20 | 20 | 3 | 0.889 | ESS540045 | 80 | 80 | 7 | 8.525 |
| ESS540002 | 20 | 20 | 4 | 1.145 | ESS540046 | 80 | 80 | 8 | 9.658 |
| ESS540003 | 25 | 25 | 3 | 1.124 | ESS540047 | 80 | 80 | 10 | 11.874 |
| ESS540004 | 25 | 25 | 4 | 1.459 | ESS540048 | 90 | 90 | 6 | 8.35 |
| ESS540005 | 30 | 30 | 3 | 1.373 | ESS540049 | 90 | 90 | 7 | 9.656 |
| ESS540006 | 30 | 30 | 4 | 1.786 | ESS540050 | 90 | 90 | 8 | 10.946 |
| ESS540007 | 35 | 35 | 3 | 1.578 | ESS540051 | 90 | 90 | 10 | 13.476 |
| ESS540008 | 35 | 35 | 4 | 2.072 | ESS540052 | 90 | 90 | 12 | 15.94 |
| ESS540009 | 35 | 35 | 5 | 2.551 | ESS540053 | 100 | 100 | 6 | 9.366 |
| ESS540010 | 40 | 40 | 3 | 1.852 | ESS540054 | 100 | 100 | 7 | 10.83 |
| ESS540011 | 40 | 40 | 4 | 2.422 | ESS540055 | 100 | 100 | 8 | 10.276 |
| ESS540012 | 40 | 40 | 5 | 1.976 | ESS540056 | 100 | 100 | 10 | 15.12 |
| ESS540013 | 44 | 44 | 3 | 2.002 | ESS540057 | 100 | 100 | 12 | 17.898 |
| ESS540014 | 44 | 44 | 4 | 2.638 | ESS540058 | 100 | 100 | 14 | 20.611 |
| ESS540015 | 38 | 38 | 3 | 1.719 | ESS540059 | 100 | 100 | 16 | 23.257 |
| ESS540016 | 38 | 38 | 4 | 2.261 | ESS540060 | 110 | 110 | 7 | 11.928 |
| ESS540017 | 48 | 48 | 3 | 2.19 | ESS540061 | 110 | 110 | 8 | 13.532 |
| ESS540018 | 48 | 48 | 4 | 2.889 | ESS540062 | 110 | 110 | 10 | 16.69 |
| ESS540019 | 48 | 48 | 5 | 3.572 | ESS540063 | 110 | 110 | 12 | 19.782 |
| ESS540020 | 50 | 50 | 3 | 2.332 | ESS540064 | 110 | 110 | 14 | 22.809 |
| ESS540021 | 50 | 50 | 4 | 3.059 | ESS540065 | 125 | 125 | 8 | 15.504 |
| ESS540022 | 50 | 50 | 5 | 3.77 | ESS540066 | 125 | 125 | 10 | 19.133 |
| ESS540023 | 50 | 50 | 6 | 4.465 | ESS540067 | 125 | 125 | 12 | 22.692 |
| ESS540024 | 56 | 56 | 3 | 2.624 | ESS540068 | 125 | 125 | 14 | 26.193 |
| ESS540025 | 56 | 56 | 4 | 3.446 | ESS540069 | 140 | 140 | 10 | 21.488 |
| ESS540026 | 56 | 56 | 5 | 4.251 | ESS540070 | 140 | 140 | 12 | 25.522 |
| ESS540027 | 56 | 56 | 6 | 6.568 | ESS540071 | 140 | 140 | 14 | 29.49 |
| ESS540028 | 63 | 63 | 4 | 3.907 | ESS540072 | 140 | 140 | 16 | 33.393 |
| ESS540029 | 63 | 63 | 5 | 4.822 | ESS540073 | 160 | 160 | 10 | 24.724 |
| ESS540030 | 63 | 63 | 6 | 5.721 | ESS540074 | 160 | 160 | 12 | 29.391 |
| ESS540031 | 63 | 63 | 8 | 7.469 | ESS540075 | 160 | 160 | 14 | 33.987 |
| ESS540032 | 63 | 63 | 10 | 9.151 | ESS540076 | 160 | 160 | 16 | 38.518 |
| ESS540033 | 70 | 70 | 4 | 4.372 | ESS540077 | 180 | 180 | 12 | 33.159 |
| ESS540034 | 70 | 70 | 5 | 5.397 | ESS540078 | 180 | 180 | 14 | 35.383 |
| ESS540035 | 70 | 70 | 6 | 6.406 | ESS540079 | 180 | 180 | 16 | 43.452 |
| ESS540036 | 70 | 70 | 7 | 7.398 | ESS540080 | 180 | 180 | 18 | 48.634 |
| ESS540037 | 70 | 70 | 8 | 8.373 | ESS540081 | 200 | 200 | 14 | 42.894 |
| ESS540038 | 75 | 75 | 5 | 5.818 | ESS540082 | 200 | 200 | 16 | 48.56 |
| ESS540039 | 75 | 75 | 6 | 6.905 | ESS540083 | 200 | 200 | 18 | 54.501 |
| ESS540040 | 75 | 75 | 7 | 7.976 | ESS540084 | 200 | 200 | 20 | 60.056 |
| ESS540041 | 75 | 75 | 8 | 9.03 | ESS540085 | 200 | 200 | 22 | 71.168 |
| ESS540042 | 75 | 75 | 10 | 11.089 | Độ dài=6 - 12 mét | ||||
| ESS540043 | 80 | 80 | 5 | 6.211 | |||||
| ESS540044 | 80 | 80 | 6 | 7.376 | |||||
SS540 Kích thước thép góc không đồng đều:
| Mục Không . | Chân 1 (mm) | Chân 2 (mm) | Độ dày (mm) | Trọng lượng (kg/m) | Mục Không . | Chân 1 (mm) | Chân 2 (mm) | Độ dày (mm) | Trọng lượng (kg/m) |
|---|---|---|---|---|---|---|---|---|---|
| UESS540001 | 30 | 20 | 3 | 1.14 | UESS540045 | 100 | 50 | 6 | 6.98 |
| UESS540002 | 30 | 20 | 4 | 1.49 | UESS540046 | 100 | 50 | 8 | 9.16 |
| UESS540003 | 40 | 20 | 3 | 1.38 | UESS540047 | 100 | 50 | 10 | 11.3 |
| UESS540004 | 40 | 20 | 3 | 1.8 | UESS540048 | 100 | 65 | 7 | 8.96 |
| UESS540005 | 40 | 25 | 4 | 1.97 | UESS540049 | 100 | 65 | 8 | 10.2 |
| UESS540006 | 45 | 30 | 4 | 2.3 | UESS540050 | 100 | 65 | 9 | 11.3 |
| UESS540007 | 45 | 30 | 5 | 2.82 | UESS540051 | 100 | 65 | 10 | 12.5 |
| UESS540008 | 50 | 30 | 5 | 3.02 | UESS540052 | 100 | 75 | 7 | 9.52 |
| UESS540009 | 50 | 30 | 6 | 3.58 | UESS540053 | 100 | 75 | 8 | 10.8 |
| UESS540010 | 50 | 40 | 4 | 2.77 | UESS540054 | 100 | 75 | 9 | 12.1 |
| UESS540011 | 50 | 40 | 5 | 3.42 | UESS540055 | 100 | 75 | 10 | 13.3 |
| UESS540012 | 50 | 40 | 6 | 4.03 | UESS540056 | 100 | 75 | 11 | 14.6 |
| UESS540013 | 60 | 30 | 5 | 3.43 | UESS540057 | 100 | 75 | 12 | 15.8 |
| UESS540014 | 60 | 30 | 6 | 4.06 | UESS540058 | 120 | 80 | 8 | 12.4 |
| UESS540015 | 60 | 30 | 7 | 4.68 | UESS540059 | 120 | 80 | 10 | 15.3 |
| UESS540016 | 60 | 40 | 5 | 3.83 | UESS540060 | 120 | 80 | 12 | 18.2 |
| UESS540017 | 60 | 40 | 6 | 4.54 | UESS540061 | 130 | 65 | 8 | 12.1 |
| UESS540018 | 60 | 40 | 7 | 5.24 | UESS540062 | 130 | 65 | 10 | 14.9 |
| UESS540019 | 65 | 50 | 5 | 4.43 | UESS540063 | 130 | 65 | 12 | 17.7 |
| UESS540020 | 65 | 50 | 6 | 5.26 | UESS540064 | 130 | 75 | 8 | 12.7 |
| UESS540021 | 65 | 50 | 7 | 6.08 | UESS540065 | 130 | 75 | 10 | 15.7 |
| UESS540022 | 65 | 50 | 8 | 6.88 | UESS540066 | 130 | 75 | 12 | 18.6 |
| UESS540023 | 75 | 50 | 5 | 4.83 | UESS540067 | 130 | 90 | 10 | 17 |
| UESS540024 | 75 | 50 | 6 | 5.75 | UESS540068 | 130 | 90 | 12 | 20.1 |
| UESS540025 | 75 | 50 | 7 | 6.65 | UESS540069 | 150 | 75 | 9 | 15.7 |
| UESS540026 | 75 | 50 | 8 | 7.53 | UESS540070 | 150 | 75 | 10 | 17.4 |
| UESS540027 | 75 | 50 | 9 | 8.4 | UESS540071 | 150 | 75 | 11 | 18.9 |
| UESS540028 | 75 | 55 | 5 | 5.04 | UESS540072 | 150 | 75 | 12 | 20.6 |
| UESS540029 | 75 | 55 | 7 | 6.93 | UESS540073 | 150 | 90 | 10 | 18.6 |
| UESS540030 | 75 | 65 | 6 | 6.49 | UESS540074 | 150 | 90 | 12 | 22 |
| UESS540031 | 75 | 65 | 8 | 8.48 | UESS540075 | 150 | 90 | 15 | 27.1 |
| UESS540032 | 75 | 65 | 10 | 10.5 | UESS540076 | 150 | 100 | 10 | 19.3 |
| UESS540033 | 80 | 40 | 6 | 5.51 | UESS540077 | 150 | 100 | 12 | 23 |
| UESS540034 | 80 | 40 | 8 | 7.21 | UESS540078 | 150 | 100 | 14 | 26.6 |
| UESS540035 | 80 | 60 | 6 | 6.49 | UESS540079 | 160 | 80 | 10 | 18.5 |
| UESS540036 | 80 | 60 | 7 | 7.5 | UESS540080 | 160 | 80 | 12 | 22 |
| UESS540037 | 80 | 60 | 8 | 8.48 | UESS540081 | 160 | 80 | 14 | 25.4 |
| UESS540038 | 80 | 65 | 6 | 6.73 | UESS540082 | 200 | 100 | 10 | 23.4 |
| UESS540039 | 80 | 65 | 8 | 8.82 | UESS540083 | 200 | 100 | 12 | 27.8 |
| UESS540040 | 80 | 65 | 10 | 10.9 | UESS540084 | 200 | 100 | 15 | 34.4 |
| UESS540041 | 90 | 65 | 6 | 7.22 | UESS540085 | 250 | 90 | 10 | 26.6 |
| UESS540042 | 90 | 65 | 7 | 8.32 | Vật liệu: ss540 chiều dài=6 - 12 mét | ||||
| UESS540043 | 90 | 65 | 8 | 9.44 | |||||
| UESS540044 | 90 | 65 | 10 | 11.7 | |||||

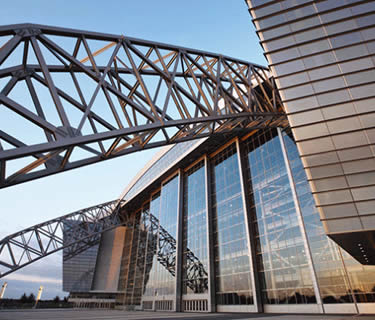

Ví dụ ứng dụng

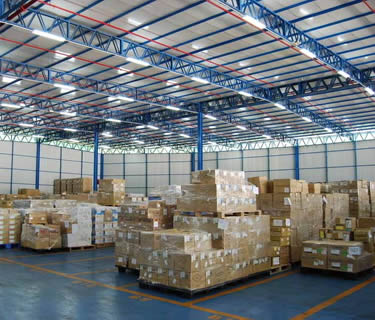

Nhà máy chuyên nghiệp
