Điểm tương đương cho SA514 Hạng E
SA514 Lớp Elà một loại thép hợp kim được tôi luyện và tôi đặc biệt có khả năng chống ăn mòn trong khí quyển được tăng cường. "Tương đương" của nó phụ thuộc vào việc bạn có phù hợp với độ bền cơ học, khả năng chống ăn mòn hay cả hai hay không.
ASTM A514 Cấp E tương ứng với thép cường độ cao-được tôi và tôi luyện quốc tế, phản ánh thành phần của nó (ví dụ: Cr-Mo cao cho độ bền) và các đặc tính (năng suất ~620-690 MPa, độ bền kéo 690-895 MPa, tác động ở nhiệt độ thấp nâng cao). Danh sách được giới hạn tương đương trực tiếp cho việc sử dụng cấu trúc. Bảng dưới đây bao gồm các tiêu chuẩn chính theo từng quốc gia/khu vực, chỉ tập trung vào các kết quả trùng khớp chính xác.
|
Quốc gia/Khu vực |
Tiêu chuẩn |
Lớp tương đương |
Thuộc tính khớp khóa |
|---|---|---|---|
|
Hoa Kỳ |
ASTM A514 / ASTM A517 |
hạng E |
Đường cơ sở: Hợp kim-thấp Q&T, hiệu suất 100 ksi lên tới 2,5", tác động ở nhiệt độ thấp-cao cấp đến -60 độ F, các cấu trúc có thể hàn được. |
|
Châu Âu (Tổng hợp) |
EN 10025-6 |
S690QL |
hạt mịn đã được tôi/ủi-; Năng suất 690 MPa, độ bền kéo 770-940 MPa, độ giãn dài Lớn hơn hoặc bằng 14%, tác động ở -40 độ. |
|
nước Đức |
DIN EN 10025-6 / SEW 092 |
S690QL / STE690V / QStE690TM (1.0966) |
Q&T cường độ cao; Hiệu suất 690 MPa, độ cứng 235-295 HB, hợp kim Cr-Mo cho độ bền lạnh. |
|
Pháp |
NF EN 10025-6 / NF A36-231 |
S690QL / E690D / E690TR |
Tương đương với EN; sức mạnh cân bằng, tác động ở mức -20 độ đến -40 độ, thích hợp cho máy móc hạng nặng. |
|
Ý |
ĐƠN VỊ EN 10025-6 |
S690QL |
Căn chỉnh với EN; Q&T mịn-hạt, chống mài mòn-, độ bền kéo 770-940 MPa. |
|
Vương quốc Anh |
BS EN 10025-6 / BS 4360 |
S690QL / 75F70 |
Theo EN; Năng suất 690 MPa, độ dẻo tốt cho cầu, đặc tính-nhiệt độ thấp được nâng cao. |
|
Nhật Bản |
JIS G3128 |
SHY685 / SHY685N |
Thép hàn Q&T năng suất cao; Hiệu suất 685 MPa, độ bền kéo 780-930 MPa, độ bền nhiệt độ thấp với hợp kim V. |
|
Trung Quốc |
GB/T 16270 |
Q690D / Q690E |
Q&T có độ bền cao-hợp kim thấp; Năng suất 690 MPa, -tác động từ 20 độ đến -40 độ, hàm lượng Cr-Mo tương tự. |
|
Úc/New Zealand |
AS/NZS 3678 |
Lớp 700/700L15 |
Tấm kết cấu Q&T; Hiệu suất 700 MPa, độ bền kéo 790-930 MPa, biến thể nhiệt độ thấp cho khả năng hàn. |
|
Nga |
GOST 19281 |
15Kh2NMFA / 14G2AFD |
Hợp kim-có khả năng chịu lạnh-thấp; Năng suất 590-690 MPa, độ bền kéo 700-850 MPa, tác động đến -60 độ. |
|
Ấn Độ |
LÀ 2062 |
E690 |
Q&T có cấu trúc-có độ bền cao; Năng suất 690 MPa, độ giãn dài 14-18%, tùy chọn nhiệt độ thấp. |
|
Thụy Điển |
SS EN 10025-6 |
S690QL |
Trận đấu EN; năng suất-cao với độ bền lạnh, được sử dụng trong kỹ thuật kết cấu. |
|
Canada |
CSA G40.21 |
700QT / 700W |
cường độ cao-được làm nguội/tôi luyện; Năng suất 700 MPa, tác động ở nhiệt độ-thấp, tương đương với kết cấu hàn. |
Xác minh bằng chứng chỉ nhà máy để biết khả năng tương thích chính xác của ứng dụng.
Cách chọn điểm tương đương: Hướng dẫn quyết định
| Nếu yêu cầu của bạn là... | Và mã quản lý là... | Sau đó chỉ rõ... |
|---|---|---|
| Sức mạnh 100 ksi + Độ dẻo dai | Châu Âu (Eurocode) | EN 10025-6 S690QL |
| 100 ksi + Chống ăn mòn | US / AASHTO (dành cho cầu) | ASTM A709 Lớp 100W |
| Chống ăn mòn + Độ bền vừa phải | Mỹ / Xây dựng tổng hợp | ASTM A588 Lớp K (Tấm) |
| Thép Q&T chung 100 ksi | Quốc tế/Không có mã-bị ràng buộc | ASTM A514 Cấp F (loại phổ biến hơn, nhưng mất khả năng chống ăn mòn của Cấp E) |
Lưu ý quan trọng về khả năng chống ăn mòn của SA514 cấp E
Khả năng chống ăn mòn của nó (~2x thép carbon) thấp hơn so với các loại thép chịu thời tiết chuyên dụng như A588 hoặc A709-W (~4-6x). Lớp E thường được chọn cho các ứng dụng mà một số cải tiến so với thép trơn là có lợi, nhưng động lực chính là độ bền cao và độ cứng ở các phần dày hơn.
Bản tóm tắt:Không có tương đương quốc tế duy nhất, hoàn hảo cho SA514 Hạng E. Các kết quả phù hợp nhất là A709 Hạng 100W (dành cho cầu) hoặc S690QL. Luôn đưa ra lựa chọn cuối cùng dựa trên Báo cáo thử nghiệm nhà máy đã được chứng nhận để xác minh các đặc tính cụ thể mà thiết kế của bạn yêu cầu, đặc biệt nếu khả năng chống ăn mòn là yếu tố chính.
Điều gì phân biệt ASTM A514 GR E với các loại khác?
GR E vượt trội về độ bền-ở nhiệt độ thấp, khiến nó phù hợp với môi trường lạnh với năng suất lên tới 100 ksi dưới 2,5 inch.
Hàn A514 GR E có đơn giản không?
Có, bằng cách làm nóng trước và chất độn thích hợp để tránh bị nứt-các tấm của chúng tôi được tối ưu hóa cho việc đó.

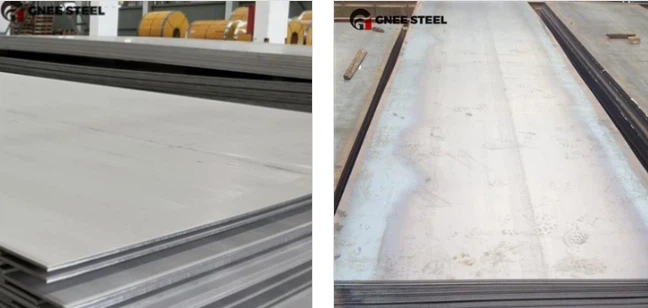

Tấm ứng dụng chính.
Các giàn khoan ngoài khơi, khai thác mỏ ở vùng lạnh và các công trình đòi hỏi khả năng chống va đập ở nhiệt độ thấp.
Thông số kỹ thuật đầy đủ và chi tiết có sẵn theo yêu cầu. Thông tin trên được cung cấp chỉ nhằm mục đích hướng dẫn. Đối với các yêu cầu thiết kế cụ thể xin vui lòng liên hệ với nhân viên bán hàng kỹ thuật của chúng tôi.
