So sánh kết cấu thép chi tiết
Khi chọn kết cấu thép cho các dự án như-tòa nhà cao tầng, cầu và công trình-chống địa chấn, hãy hiểu rõ sự khác biệt giữaASTM A572 Lớp 50và ASTM A992 là cần thiết. Mặc dù cả hai đều là thép hợp kim thấp-cường độ cao (HSLA) có cùng giới hạn chảy tối thiểu nhưng chúng được thiết kế cho các mục đích kết cấu khác nhau.
Là nhà cung cấp giàu kinh nghiệm về thép kết cấu ASTM A572 Gr 50 và ASTM A992, Gangsteel cung cấp nhiều loại sản phẩm tuân thủ cho các dự án xây dựng toàn cầu.
Bài viết này đưa ra so sánh kỹ thuật giữa A572 Lớp 50 và A992, bao gồm thành phần, tính chất cơ học, ứng dụng, chế tạo và cân nhắc chi phí, giúp các kỹ sư và nhóm mua sắm đưa ra quyết định sáng suốt về vật liệu.
ASTM A572 Lớp 50 so với ASTM A992

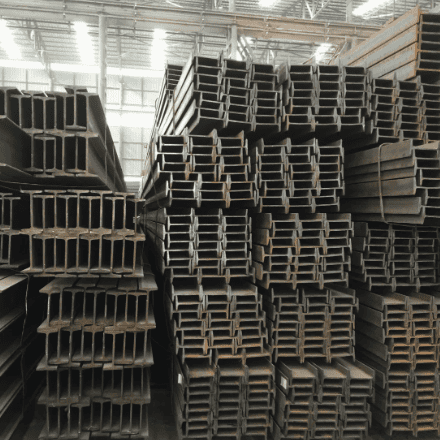

ASTM A572 Lớp 50
ASTM A572 Cấp 50 là loại thép kết cấu HSLA có mục đích chung-có cường độ chảy tối thiểu là 50 ksi (345 MPa). Nó được hợp kim vi lượng với columbium (niobium) và vanadi, cải thiện độ bền trong khi vẫn duy trì khả năng hàn và độ dẻo dai tốt.
A572 Gr 50 có sẵn ở nhiều dạng sản phẩm, bao gồm:
Tấm thép
Dầm kết cấu
Kênh và góc
Thanh tròn
Thép cuộn và tấm
Tính linh hoạt này làm cho nó phù hợp cho các cây cầu, công trình công nghiệp, bệ máy móc và công trình xây dựng nói chung.
ASTM A992
ASTM A992 được phát triển đặc biệt cho các dạng kết cấu thép, đặc biệt là dầm-mặt bích (W) rộng dùng trong khung xây dựng. Nó được phát triển từ A572 Gr 50 để đáp ứng các yêu cầu khắt khe hơn cho việc xây dựng các tòa nhà hiện đại, đặc biệt là trong các ứng dụng địa chấn.
A992 có tính năng kiểm soát cơ học và hóa học chặt chẽ hơn, độ dẻo được cải thiện và hiệu suất ổn định trong các khung xây dựng hàn. Nó không dành cho tấm hoặc thanh và chủ yếu được cung cấp dưới dạng hình dạng kết cấu.
Sự khác biệt chính:
A572 Gr 50 → ứng dụng kết cấu rộng, nhiều dạng sản phẩm
A992 → được tối ưu hóa đặc biệt cho dầm mặt bích rộng-trong các tòa nhà
So sánh thành phần hóa học
| Yếu tố | ASTM A572 Gr 50 (%) | ASTM A992 (%) |
|---|---|---|
| Cacbon (C) | Nhỏ hơn hoặc bằng 0,23 | Nhỏ hơn hoặc bằng 0,23 |
| Mangan (Mn) | Nhỏ hơn hoặc bằng 1,35 | 0.50 – 1.50 |
| Phốt pho (P) | Nhỏ hơn hoặc bằng 0,040 | Nhỏ hơn hoặc bằng 0,035 |
| Lưu huỳnh (S) | Nhỏ hơn hoặc bằng 0,050 | Nhỏ hơn hoặc bằng 0,045 |
| Silic (Si) | Nhỏ hơn hoặc bằng 0,40 | 0.10 – 0.45 |
| Vanadi (V) | 0.01 – 0.15 | Nhỏ hơn hoặc bằng 0,11 |
| Columbi (Nb) | 0.005 – 0.05 | Nhỏ hơn hoặc bằng 0,05 |
| Nitơ (N) | Không được chỉ định | Nhỏ hơn hoặc bằng 0,012 |
Sự khác biệt hóa học chính
Giới hạn tạp chất chặt chẽ hơn trong A992 (P, S và N) cải thiện khả năng hàn và chống gãy.
Kiểm soát nitơ trong A992 giúp tăng cường độ bền và khả năng chống mỏi, đặc biệt là ở các vùng địa chấn.
A572 Gr 50 cho phép linh hoạt hơn, hỗ trợ sản xuất ở các tấm dày hơn và nhiều dạng khác nhau.
So sánh tính chất cơ học
| Tài sản | ASTM A572 Gr 50 | ASTM A992 |
|---|---|---|
| Sức mạnh năng suất (phút) | 50 ksi / 345 MPa | 50 ksi / 345 MPa |
| Độ bền kéo | Lớn hơn hoặc bằng 65 ksi / 450 MPa | 65–85 ksi / 450–590 MPa |
| Độ giãn dài (200 mm) | Lớn hơn hoặc bằng 18% | Lớn hơn hoặc bằng 18% |
| Tỷ lệ năng suất-đến{1}}độ bền kéo | Không được chỉ định | Nhỏ hơn hoặc bằng 0,85 |
| Thử nghiệm tác động Charpy | Không bắt buộc | Thường được yêu cầu |
Sự khác biệt cơ học chính
A992 giới hạn độ bền kéo tối đa, đảm bảo độ dẻo có thể dự đoán được.
Kiểm soát tỷ lệ năng suất-trên{1}}độ bền kéo ( Nhỏ hơn hoặc bằng 0,85) trong A992 cải thiện hiệu suất địa chấn.
Thử nghiệm va đập thường được yêu cầu nhiều hơn đối với hình dạng kết cấu A992.
Hình thức sản phẩm và tính sẵn có
ASTM A572 Lớp 50
Tấm (độ dày 6–200 mm)
Dầm, kênh, góc
Thanh tròn và cuộn dây
Tấm dùng cho kết cấu nhẹ
ASTM A992
Dầm-mặt bích rộng (W)
Hình dạng cấu trúc được lựa chọn
Không được cung cấp dưới dạng tấm hoặc thanh
Sự khác biệt chính:
A572 Gr 50 mang lại sự linh hoạt tối đa, trong khi A992 có tính chuyên dụng cao để xây dựng khung.
Hàn và Chế tạo
A572 Gr 50
Khả năng hàn tốt do hàm lượng carbon thấp
Tấm dày hơn có thể yêu cầu làm nóng trước
Thích hợp cho các kết cấu chịu áp lực và chế tạo nặng-
A992
Khả năng hàn được nâng cao nhờ tính chất hóa học chặt chẽ hơn
Giảm nguy cơ hỏng mối hàn giòn
Ưu tiên cho các công trình nhiều{0}}tầng và địa chấn
Điểm tương đương quốc tế
Tương đương với tiêu chuẩn ASTM A572 Lớp 50
EN 10025: S355JR
DIN 17100: St52-3
JIS G3106: SM490A
GB/T 1591: Q345B / Q355B
A992 thường được-chứng nhận kép với A572 Gr 50 cho dầm mặt bích-rộng nhưng vẫn là một tiêu chuẩn-dành riêng cho hình dạng.
Cân nhắc về chi phí và thị trường
A572 Gr 50
Nói chung là tiết kiệm hơn
Tính sẵn có rộng rãi hơn ở dạng tấm và thanh
Lý tưởng cho cầu, nhà máy công nghiệp và thiết bị nặng
A992
Chi phí cao hơn một chút
Tối ưu hóa cho hiệu quả cấu trúc
Vật liệu tiêu chuẩn cho khung xây dựng của Hoa Kỳ
Ứng dụng điển hình
ASTM A572 Lớp 50
Dầm cầu và sàn cầu
Tấm thép kết cấu
Căn cứ máy móc
Tháp truyền tải
Toa tàu và khung công nghiệp
ASTM A992
Xây dựng cột và dầm
Cấu trúc chống địa chấn-
Khung thép cao-
Tòa nhà thương mại và dân cư
Bạn nên chọn cái nào?
| Yêu cầu | Lớp đề xuất |
|---|---|
| Tấm, thanh, cuộn | A572 Gr 50 |
| Dầm mặt bích-rộng | A992 |
| Cầu & cơ sở hạ tầng | A572 Gr 50 |
| Khung tòa nhà địa chấn | A992 |
| các dự án nhạy cảm về chi phí{0}} | A572 Gr 50 |
Q Điều gì làm cho thép A572 có độ bền cao và có thể hàn được?
A572 là thép-cường độ cao, hợp kim thấp- (HSLA) giúp đạt được cường độ chảy nâng cao thông qua việc bổ sung mangan, vanadi và đôi khi là niobium có kiểm soát. Cấu trúc vi mô hạt mịn của nó đảm bảo cả độ bền và khả năng hàn tuyệt vời, khiến nó phù hợp với các ứng dụng kết cấu yêu cầu hàn tại chỗ mà không cần gia nhiệt trước trên diện rộng.
Q Hàn ảnh hưởng đến thép A572 như thế nào?
A Mặc dù A572 có lượng carbon tương đương thấp nhưng lượng nhiệt đầu vào quá mức trong quá trình hàn có thể dẫn đến hiện tượng mềm cục bộ trong vùng ảnh hưởng nhiệt-(HAZ) hoặc biến dạng ở các tấm dày. Việc sử dụng điện cực hydro-thấp và kiểm soát nhiệt độ giữa các đường hàn sẽ đảm bảo rằng mối hàn duy trì được các đặc tính cơ học đã chỉ định.
Q Giới hạn độ bền va đập của các loại A572 khác nhau là gì?
A Độ bền va đập giảm khi cường độ chảy của thép tăng lên. Ví dụ: Lớp 50 cung cấp đủ độ bền để xây dựng khung, trong khi Lớp 70 phù hợp hơn với các kết cấu hoặc cầu công nghiệp nặng, đặc biệt là trong môi trường lạnh, nơi khả năng chống gãy xương ở nhiệt độ thấp là rất quan trọng.
Q A572 so sánh với các loại thép nhẹ thông thường như A36 như thế nào?
A So với A36, A572 có cường độ chảy cao hơn đáng kể (50–70 ksi so với 36 ksi) và độ bền được cải thiện. Điều này cho phép các bộ phận kết cấu mỏng hơn và nhẹ hơn, giảm chi phí vật liệu và trọng lượng tổng thể trong khi vẫn duy trì hiệu suất kết cấu. Tuy nhiên, các tấm có độ bền-cao hơn yêu cầu kiểm soát chế tạo và hàn chặt chẽ hơn.
Q A572 thường được sử dụng ở đâu?
A572 được áp dụng rộng rãi trong các cây cầu,-tòa nhà cao tầng, sân vận động và các công trình công nghiệp nặng. Sự kết hợp giữa độ bền, khả năng hàn và độ dẻo dai khiến nó trở thành lựa chọn linh hoạt cho các dự án yêu cầu thép hiệu suất cao-có tính toàn vẹn về kết cấu đáng tin cậy.
Q Các kỹ sư cần lưu ý những điều gì khi chế tạo?
A Mặc dù A572 dễ hàn hơn thép tôi{1}}và-tôi, nhưng các kỹ sư phải xem xét việc gia nhiệt trước cho các tấm dày, lập kế hoạch cẩn thận trình tự hàn để giảm ứng suất dư và thực hiện kiểm tra các mối hàn quan trọng và HAZ để đảm bảo tuân thủ các thông số kỹ thuật cơ học.
