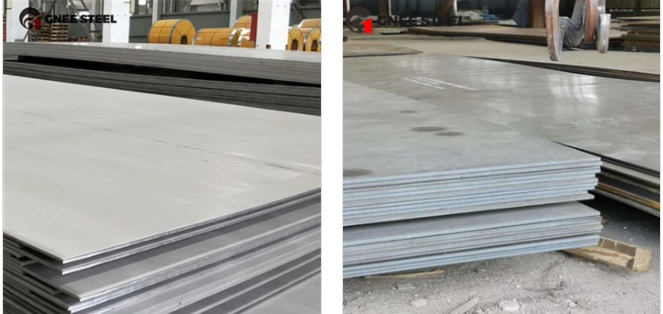

ASTM A514 Lớp Flà tấm thép hợp kim được tôi luyện và tôi luyện có năng suất cao-, chủ yếu được sử dụng cho các ứng dụng kết cấu trong đó việc tiết kiệm trọng lượng và độ bền cao là rất quan trọng. Nó là một phần của họ thép thường được gọi bằng tên thương mại là thép T-1.
Thông số kỹ thuật chính
Độ bền năng suất: Tối thiểu 100 ksi (khoảng{1}} MPa) cho độ dày lên tới 2,5 inch.
Độ bền kéo: Thông thường là 110–130 ksi.
Tình trạng: Được cung cấp ở trạng thái tôi và tôi để đạt được độ bền-cao và các đặc tính cơ học bền bỉ.
Phạm vi độ dày: Tính khả dụng tiêu chuẩn cho Loại F thường lên tới 2,5 inch (63,5 mm).
Tiêu chuẩn tương đương gần nhất và được chấp nhận rộng rãi nhất ở Châu Âu đối với ASTM A514 Cấp F là EN 10025-6:2019 cấp S690QL1 (hoặc S690Q/QL/QL1).
Dưới đây là bảng phân tích chi tiết về sự khác biệt tương đương và quan trọng:
So sánh kỹ thuật trực tiếp
| Tài sản | A514 Cấp F (ASTM A514) | Tương đương Châu Âu: S690QL1 (EN 10025-6) |
|---|---|---|
| Sức mạnh năng suất tối thiểu (ReH) | 690 MPa (lên tới 31,75 mm) | 690 MPa (tối đa 30 mm) |
| Độ bền kéo (Rm) | 760 - 895 MPa | 770 - 940 MPa |
| Điều kiện giao hàng | Làm nguội & cường lực | Làm nguội và cường lực (theo "Q") |
| Độ bền va đập | Charpy V{0}}tai thỏ, tối thiểu. giá trị @ -46 độ (-50 độ F) | Charpy V{0}}tai thỏ, tối thiểu. giá trị @ -60 độ (đối với QL1) |
| Mục đích chính | Cường độ cao với khả năng hàn được cải thiện (CE thấp hơn) | Thép kết cấu hàn có độ bền-cao |
Tại sao S690QL1 là sản phẩm phù hợp nhất:
Độ bền: "690" biểu thị cường độ chảy tối thiểu 690 MPa, phù hợp trực tiếp với Lớp F.
Quá trình: Chữ "Q" xác nhận nó đã được tôi và tôi luyện.
Độ bền: Cấp phụ "L1"-đảm bảo thử nghiệm tác động ở -60 độ , phù hợp chặt chẽ với yêu cầu nghiêm ngặt -50 độ F (-46 độ ) của Cấp F. Tiêu chuẩn S690QL (được thử nghiệm ở -40 độ) có thể không đáp ứng được thông số kỹ thuật về độ bền.
Những cân nhắc và cảnh báo quan trọng
Không phải là sản phẩm thay thế "Thả{0}}vào": Mặc dù giống nhau về mặt cơ học nhưng chúng bị chi phối bởi các hệ thống tiêu chuẩn khác nhau (ASTM so với EN). Việc thay thế cần có sự phê duyệt chính thức theo mã thiết kế hiện hành (ví dụ: Eurocode 3 so với AISC).
Thành phần hóa học: Các hệ thống hợp kim khác nhau. A514 Cấp F sử dụng cân bằng Cr-Mo cụ thể (không có boron), trong khi S690QL1 thường sử dụng hệ thống Mn-Ni-Mo-B. Điều này dẫn đến các giá trị Tương đương Carbon (CEV/Pcm) khác nhau, ảnh hưởng đến quy trình hàn.
Sử dụng bình áp lực: Nếu A514 Cấp F dành cho ứng dụng bình chịu áp lực, chức năng tương đương gần hơn ở Châu Âu có thể là P690QH theo EN 10028-6 (tấm thép bình chịu áp lực).
Chứng nhận: Khi mua S690QL1 tương đương, bạn phải chỉ định rõ ràng cấp độ cứng phụ-(L1) và phạm vi độ dày bắt buộc để đảm bảo tuân thủ.
Khuyến nghị thực tế
Đối với việc chuyển đổi thiết kế kết cấu từ A514 Cấp F sang thép Châu Âu:
Chỉ định S690QL1 để phù hợp với cả độ bền và độ bền nhiệt độ-thấp.
Tái{0}}đạt tiêu chuẩn tất cả quy trình hàn bằng cách sử dụng vật tư tiêu hao phù hợp tuân thủ EN{1}} (ví dụ: EN ISO 16834-A).
Yêu cầu kỹ sư thiết kế chịu trách nhiệm xem xét và phê duyệt sự thay thế, lưu ý sự thay đổi về tiêu chuẩn và chỉ định vật liệu.
Tóm lại, chất tương đương chính của Châu Âu là S690QL1, nhưng việc thay thế thành công đòi hỏi phải chú ý cẩn thận đến cấp độ bền, quy trình hàn và quy tắc thiết kế quản lý.
1. Thép A514 cấp F dùng để làm gì?
A514 Cấp F chủ yếu được sử dụng trong các ứng dụng kết cấu có độ bền-cao như thiết bị xây dựng hạng nặng, cần cẩu, máy khai thác mỏ và cầu nơi yêu cầu tỷ lệ cường độ-trên-trọng lượng vượt trội.
2. Năng suất của A514 hạng F là bao nhiêu?
Đối với các tấm dày tới 1,25 inch (31,75 mm), cường độ chảy tối thiểu là 100 ksi (690 MPa). Đối với các tấm dày hơn, giới hạn chảy giảm xuống, thường là 90 ksi (620 MPa) cho đến 2,5 inch.
3. A514 cấp F có hàn được không?
Có, nó có thể được hàn nhưng đòi hỏi các quy trình nghiêm ngặt bao gồm làm nóng trước, sử dụng điện cực hydro-thấp và thường xử lý nhiệt sau mối hàn-để tránh nứt do độ cứng cao.
4. A514 hạng F khác hạng E như thế nào?
Sự khác biệt chính là về mặt hóa học: Loại F có hàm lượng cacbon và hợp kim thấp hơn (và không có boron), dẫn đến khả năng hàn tốt hơn và lượng cacbon tương đương thấp hơn, trong khi cả hai loại đều có cùng giới hạn chảy tối thiểu.
5. Độ cứng của A514 hạng F là bao nhiêu?
Phạm vi độ cứng điển hình cho A514 Cấp F là khoảng HBW 280-340 (Brinell) hoặc HRC 29-36, nhưng độ cứng không phải là đặc tính được chỉ định trong tiêu chuẩn ASTM.
6. A514 cấp F có giống thép T1 không?
Có, A514 Hạng F thường được gọi về mặt thương mại là "T1 Loại F" hoặc "T1 sửa đổi". Tên "T1" ban đầu xuất phát từ một nhãn hiệu nhưng thường được sử dụng cho dòng thép-có độ bền cao, thép tôi và thép tôi.
7. Tiêu chuẩn Châu Âu tương đương với A514 Hạng F là gì?
Sản phẩm tương đương gần nhất ở Châu Âu là S690QL hoặc S690Q/QL1 theo EN 10025-6, có cường độ chảy 690 MPa tương tự và điều kiện tôi & tôi.
8. Bạn có thể cắt ngọn A514 hạng F không?
Có, nhưng nó yêu cầu làm nóng trước (thường là 300-500 độ F) và làm mát có kiểm soát để tránh bị cứng và nứt dọc theo mép cắt. Cắt plasma hoặc cắt tia nước thường là những lựa chọn thay thế được ưa thích.
9. Thành phần hóa học của A514 cấp F như thế nào?
Nó có hàm lượng carbon thấp hơn (tối đa 0,20%) so với loại E, cùng với hàm lượng crom, molypden giảm và không có boron, dẫn đến lượng carbon tương đương thấp hơn để cải thiện khả năng hàn.
10. Tại sao chọn A514 hạng F thay vì hạng E?
Chọn Lớp F khi khả năng hàn và tính dễ chế tạo là ưu tiên hàng đầu đối với các kết cấu phức tạp, vì tính chất hóa học nhẹ hơn của nó giúp giảm nguy cơ nứt-liên quan đến hàn so với hợp kim-Cấp E cao hơn.
Thông số kỹ thuật đầy đủ và chi tiết có sẵn theo yêu cầu. Thông tin trên được cung cấp chỉ nhằm mục đích hướng dẫn. Đối với các yêu cầu thiết kế cụ thể xin vui lòng liên hệ với nhân viên bán hàng kỹ thuật của chúng tôi.
